Im modernen Bauwesen, insbesondere bei Großprojekten-wie Brücken und Tunneln, ist diese vollautomatische All-{1}}in-Maschine besonders gefragt! Es integriert wichtige Bewehrungsprozesse wie Schneiden, Gewindebearbeitung und Schleifen in einen einzigen nahtlosen Arbeitsablauf. Es ist von Anfang bis Ende vollständig automatisiert und sorgt für eine schnelle und stabile Verarbeitung. So wird sichergestellt, dass die Bewehrungsherstellungsphase eines Projekts streng kontrolliert und durch solide, zuverlässige Technologie unterstützt wird.
Funktionsprinzip
Die Produktionslinie zum Sägen, Gewindebearbeiten und Schleifen von Bewehrungsstäben ist eine vollständig intelligente -All-in-one-Bewehrungsbearbeitungsmaschine! Sägen, Gewindebearbeiten und Schleifen übernimmt sie nahtlos, einige Modelle verfügen sogar über Stauchfunktionen und integrieren so mehrere Prozesse in ein einziges System. Die Maschine wird von einem zentralisierten, programmierbaren SPS-System gesteuert und verwaltet alles von der Rohbewehrungszuführung bis zur Ausgabe des fertigen Produkts in einem vollautomatischen, kontinuierlichen Arbeitsablauf-keine manuelle Überwachung erforderlich.
Sein Kernarbeitsprinzip ist unkompliziert: automatisierte Zuführung, präzise Positionierung und reibungslose Koordination zwischen den Verarbeitungsmodulen. Aufgaben, die früher mehrere separate Maschinen und manuelle Handhabung erforderten, werden jetzt in einer einzigen, schlanken Produktionslinie zusammengefasst. Jeder Schritt geht automatisch in den nächsten über, was Arbeit spart und den gesamten Vorgang vereinfacht.

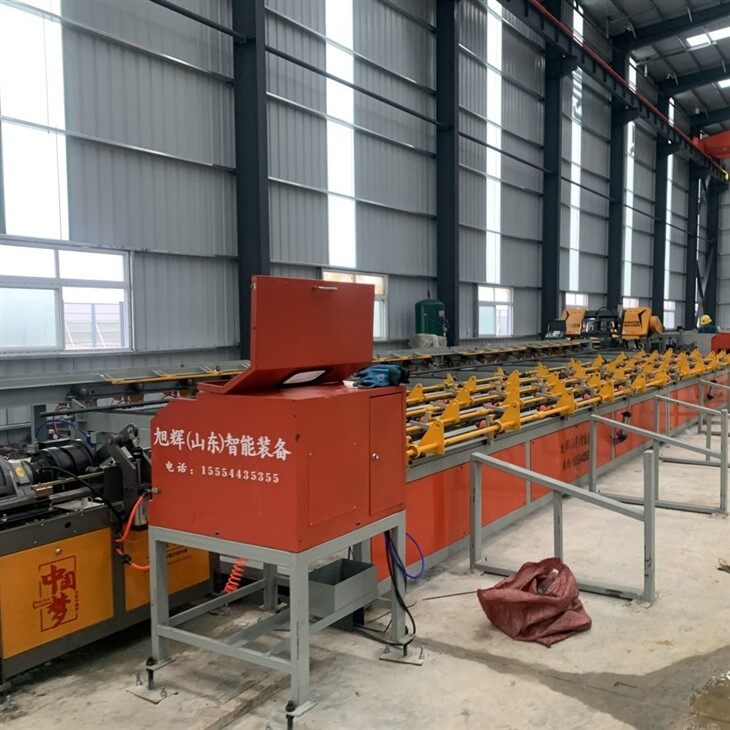

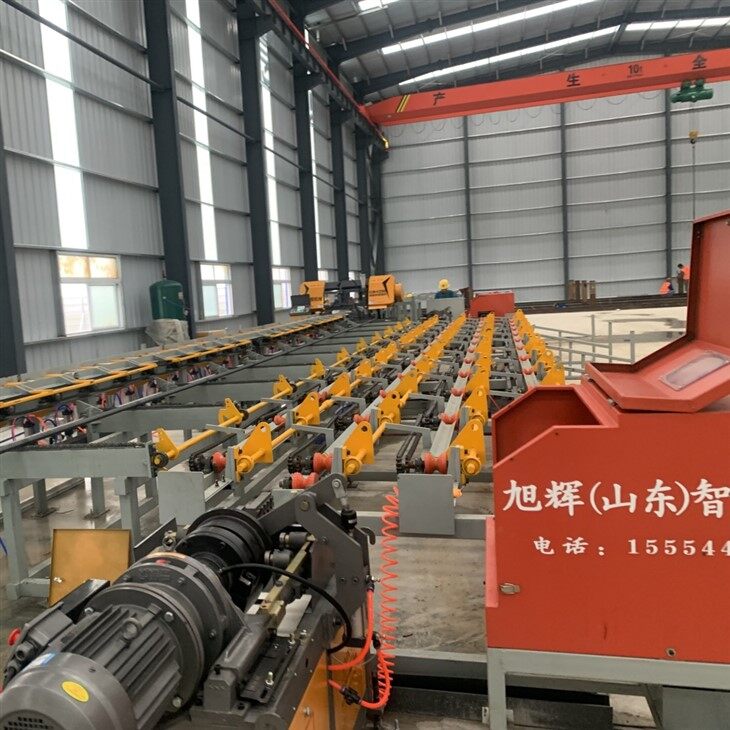

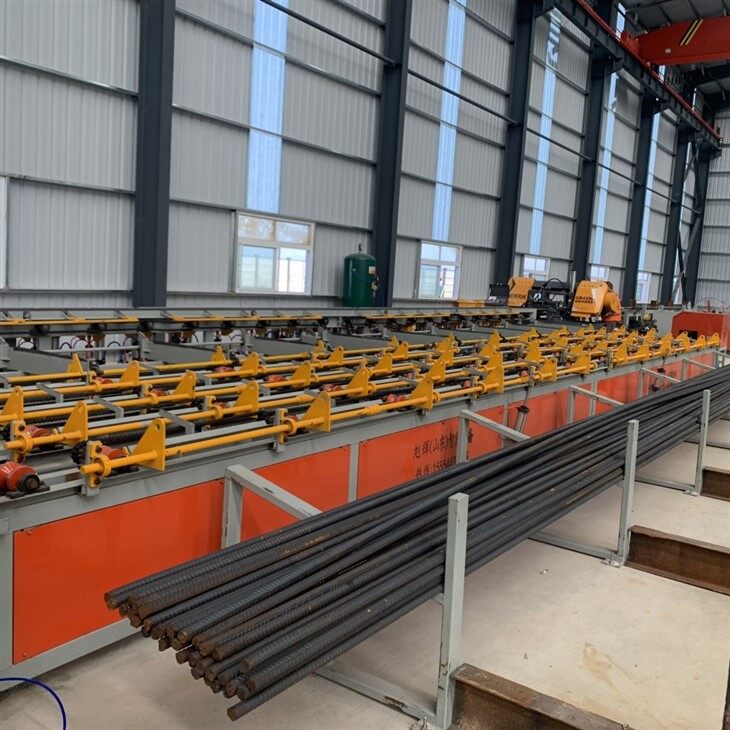

Produktanzeige
Arbeitsablauf
Heben Sie die gebündelten Bewehrungsstäbe einfach an oder bewegen Sie sie auf das Hauptzuführgestell der Maschine. Das automatisierte Fördersystem transportiert die Bewehrungsstäbe dann kontinuierlich und gleichmäßig in den Verarbeitungsbereich, sodass keine manuelle Handhabung erforderlich ist.
Sobald die Bewehrungsstäbe die CNC-Hydrauliksäge erreichen, stellt der Servomotor die Schnittlänge mit einer Genauigkeit von ±2 mm genau ein. Das hydraulische Klemmsystem fixiert die Bewehrungsstäbe fest und verhindert so ein Verdrehen oder Abweichen während des Schneidens. Das Hochgeschwindigkeits-Sägeblatt schneidet die Stäbe dann präzise. Viele Modelle können mehrere Bewehrungsstäbe gleichzeitig schneiden und so die Effizienz maximieren.
Die gesägten Bewehrungsstahlabschnitte werden an einen automatischen Wendemechanismus weitergeleitet, der die Stäbe in den richtigen Winkel dreht und sie für die nächste Einfädelstation genau positioniert. Dadurch wird die korrekte Ausrichtung der Bewehrungsstabenden sichergestellt und die Einhaltung nachfolgender Prozesse im Zeitplan gewährleistet.
Im Rollverfahren werden Normgewinde auf die Enden der Bewehrungsstäbe aufgewalzt. Ausgestattet mit einem variablen Frequenzsteuerungssystem ermöglicht die Maschine schnelle Anpassungen an unterschiedliche Bewehrungsstahlgrößen und Einfädelanforderungen. Die resultierenden Gewinde sind glatt, präzise und gleichmäßig und garantieren eine hohe Qualität.
Die Schleifeinheit poliert die Enden der Bewehrungsstäbe und entfernt dabei Grate und raue Kanten, die bei der Gewindebearbeitung entstanden sind. Dadurch entstehen glatte, flache Enden, die bei der späteren Montage festere und zuverlässigere Verbindungen gewährleisten.
Die polierten Bewehrungsstäbe werden automatisch in den Fertigprodukttrichter oder die Lagerplattform überführt und sind für den einheitlichen Transport bereit. Während des gesamten Prozesses werden Sägemehl, Metallspäne und andere Abfälle von einem zentralen System gesammelt, sodass die Arbeitsumgebung ohne zusätzliche manuelle Reinigung sauber bleibt.
Produkt-Highlights
Es führt Vorschub, Sägen, Gewindebearbeitung und Schleifen in einem kontinuierlichen Prozess durch und verdoppelt so die Effizienz im Vergleich zum manuellen Betrieb. Die fortschrittliche CNC-Steuerung sorgt für präzise Abmessungen, Gewinde und glatte Oberflächen und minimiert Fehler und Nacharbeiten.
Die Maschine eignet sich für große -Projekte, darunter Brücken und Tunnel. Die Maschine verarbeitet großvolumige, gleichmäßige und präzise Bewehrungsstäbe und erfüllt dabei strenge Qualitäts- und Effizienzanforderungen.
Für die Überwachung sind nur wenige Arbeitskräfte erforderlich, wodurch Arbeitskosten und Sicherheitsrisiken reduziert werden. Das benutzerfreundliche automatische System erfordert nur minimale Schulungen, arbeitet stabil und ermöglicht eine einfache Wartung, wodurch die Ausfallzeiten gering und die Produktivität hoch bleiben.
Der umfassende After-Sales--Service reagiert umgehend auf etwaige Probleme während der Nutzung und beseitigt Bedenken. Ein geringer Energieverbrauch trägt dazu bei, die Betriebskosten langfristig zu senken und bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Xuhui CNC-Produktionslinie zum Gewindeschneiden und Schleifen von Stahlstangensägen
| Ausstattungsmodell | XHJQ-4240 | Gesamtabmessungen | 28000*7000*2000mm |
| Nennleistung | 64,5 KW | Gewicht der Ausrüstung | 13000 kg |
| Längenfehler | ±3mm/m | Auswahl an Bewehrungsstablängen | 3. 0-12m |
| Sägebreite | 450mm | Sägedurchmesserbereich | Φ 10 bis 50 mm |
